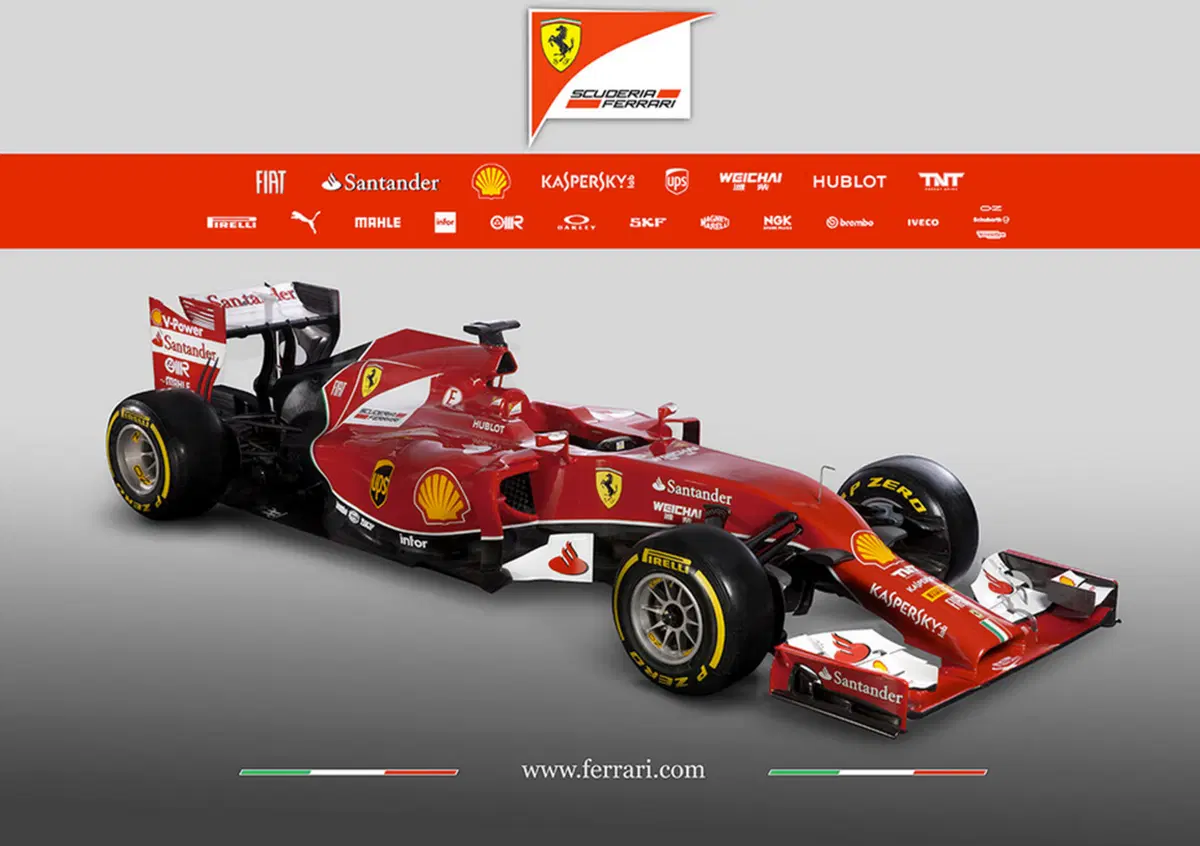

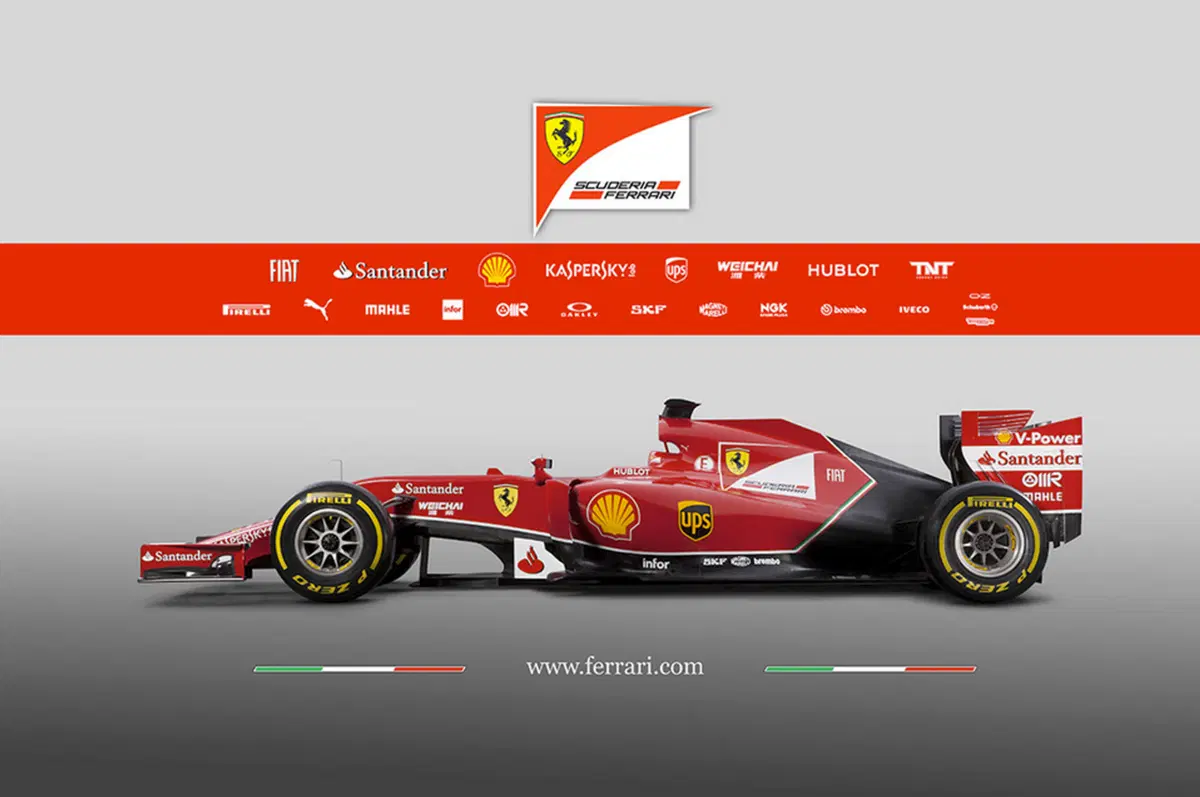

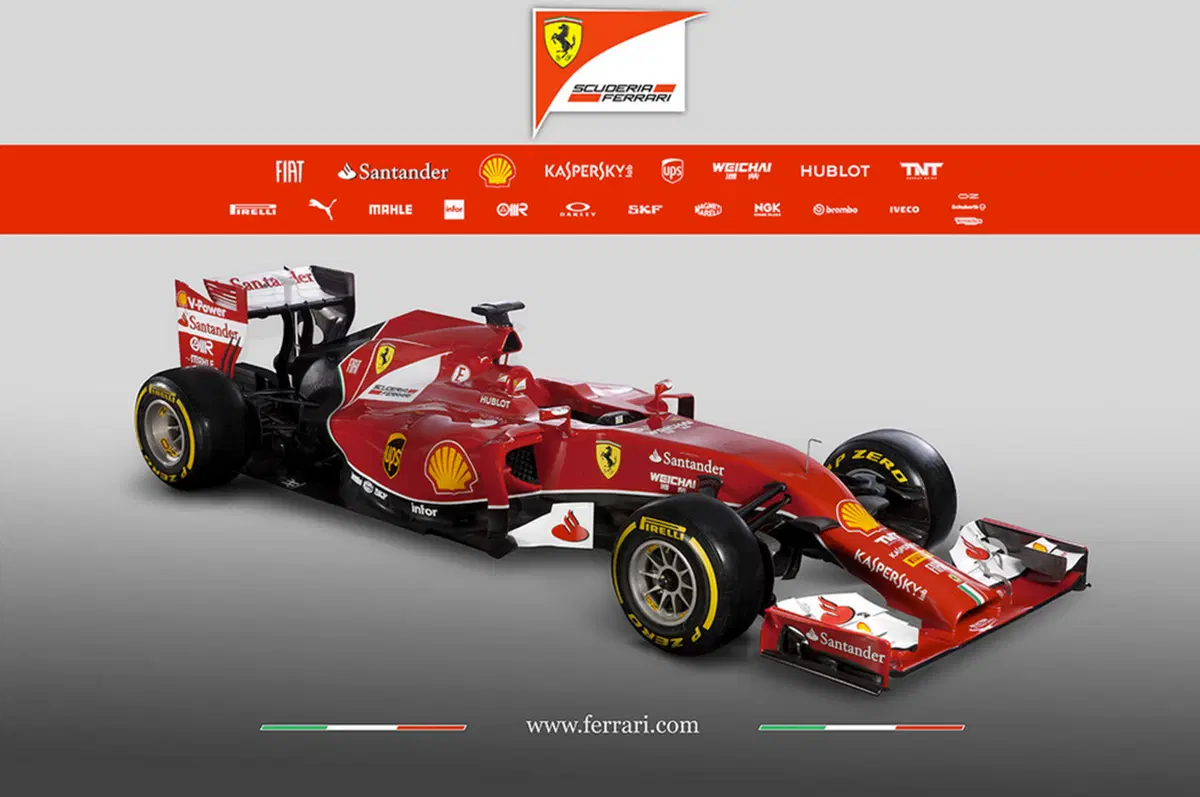

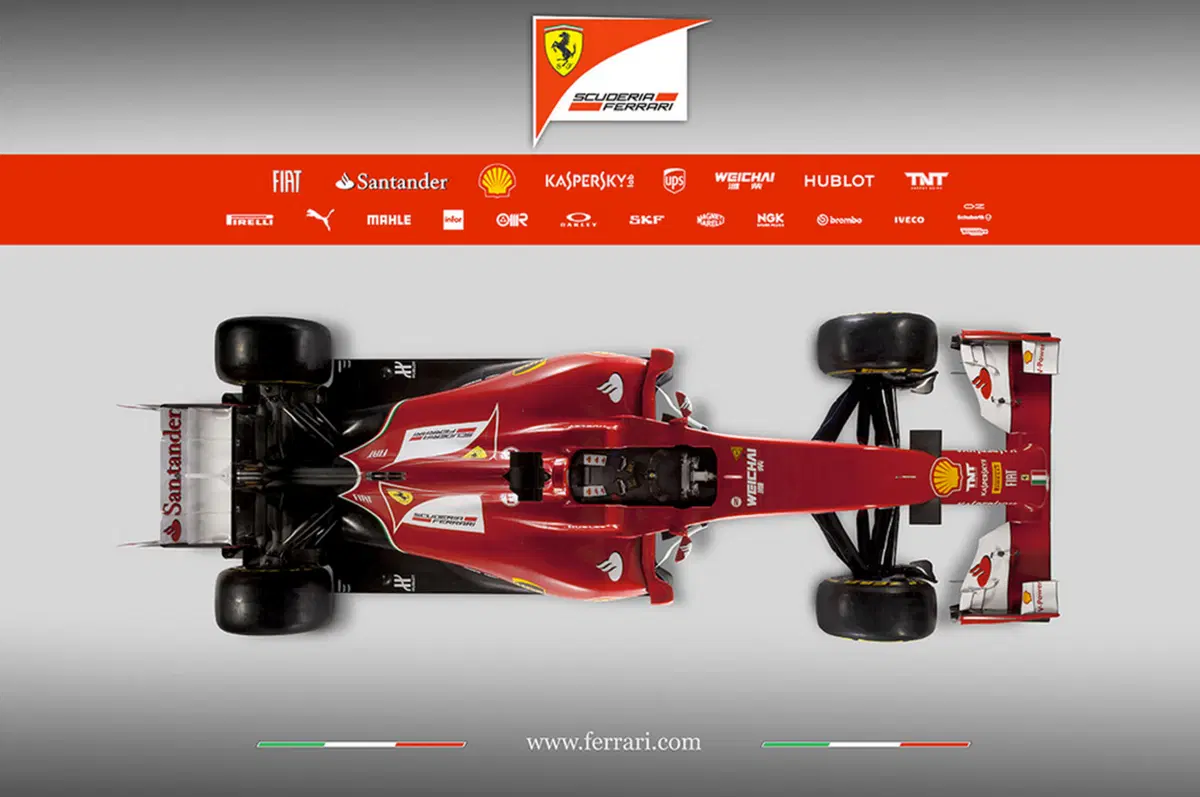

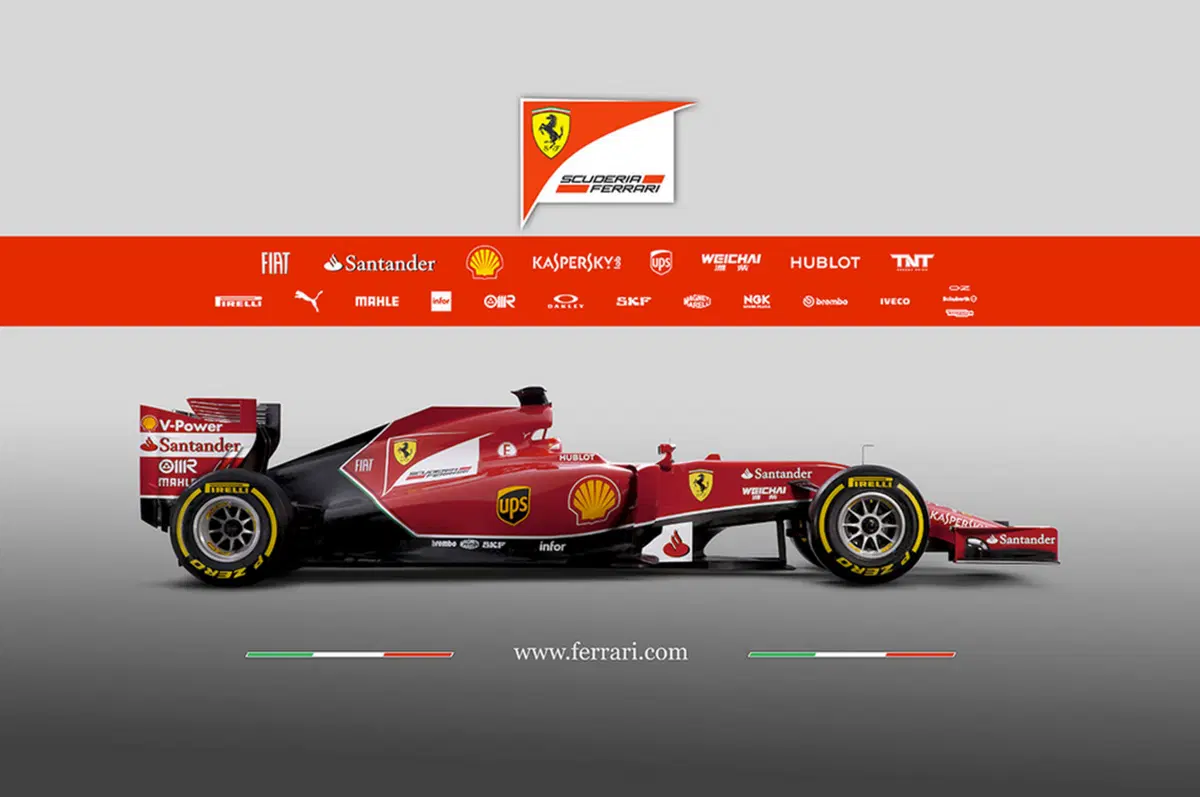

Ferrari F14 T: tutti i dettagli e le immagini della F1 2014

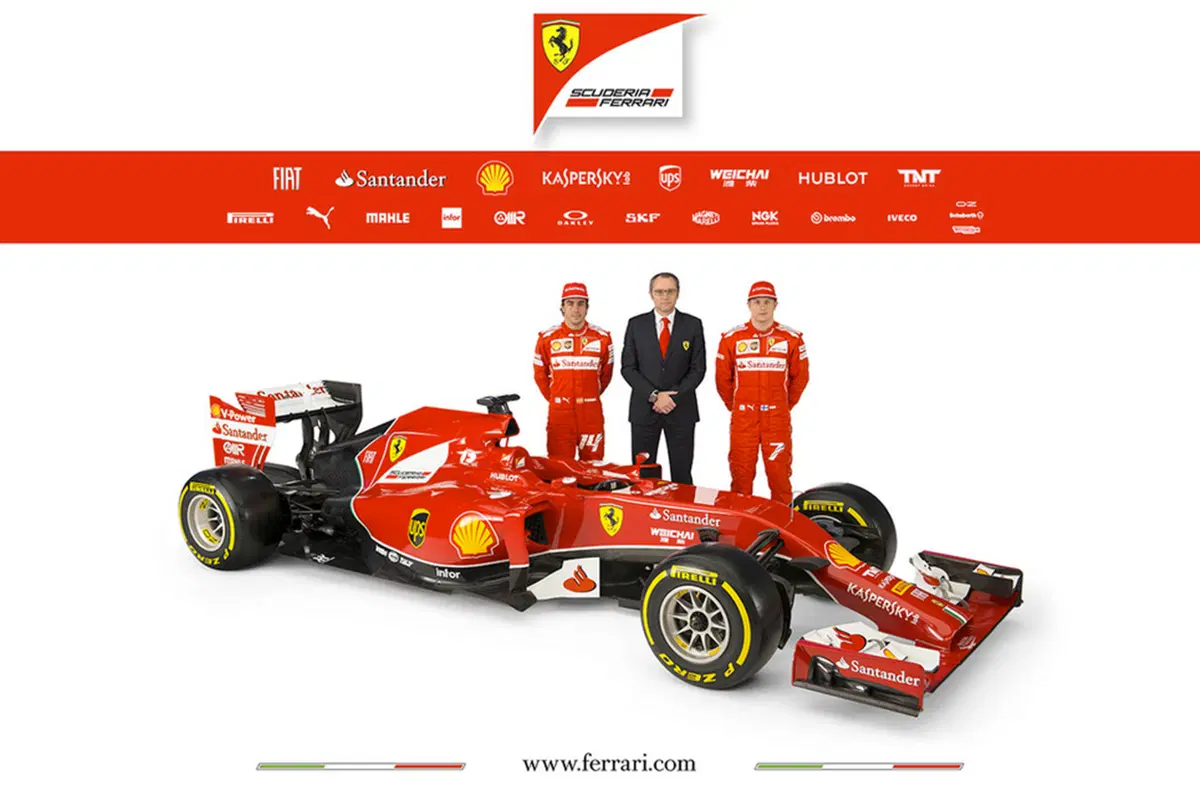

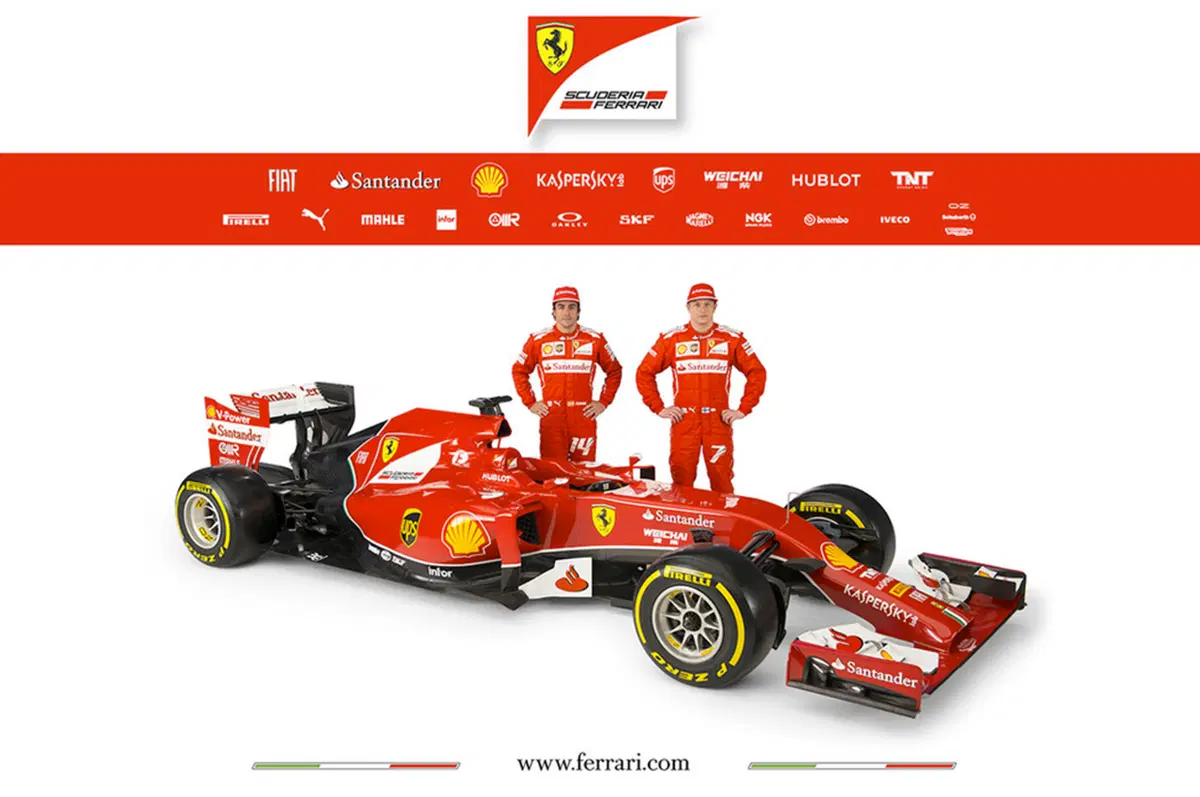

La Casa di Maranello ha svelato le prime immagini della tanto attesa , la monoposto di Formula 1 con cui Fernando Alonso e il suo neo compagno di squadra Kimi Raikkonen affronteranno la stagione 2014.

Il nome della monoposto, che significa Ferrari 2014 Turbo, è stato scelto dagli appassionati del Cavallino Rampante in un sondaggio lanciato dai vertici di Maranello, su indicazione di Luca Cordero di Montezemolo, sul sito Ferrari.com.

L’iniziativa ha avuto un successo al di sopra delle aspettative, tanto che sono piovuti sul portale Internet più di 1 milione di voti, provenienti da tutto il mondo (Italia in testa).

Ferrari F14 T: uno sforzo progettuale enorme

La F14 T è la sessantesima monoposto costruita dalla Ferrari per partecipare al Campionato del Mondo di Formula 1. Il nome indica l’anno di costruzione e la presenza del turbocompressore nel motopropulsore. Anche se il periodo di gestazione di una nuova Formula 1 è normalmente poco più di dodici mesi, questo progetto, identificato dal codice interno 665, ha mosso i suoi primi passi più di due anni fa.

La stagione 2014 è infatti caratterizzata da una delle più importanti rivoluzioni tecniche nella storia della Formula 1, un cambiamento radicale che ha coinvolto tutti gli aspetti progettuali della nuova vettura. Per far fronte a questa sfida senza precedenti – che ha comportato, nel 2012, lo sviluppo simultaneo dei progetti di tre monoposto – la Scuderia si è affidata ai tecnici di maggior esperienza, all’interno di una nuova struttura aziendale, che hanno seguito il progetto della nuova vettura nelle sue fasi iniziali.

Telaio: una rivoluzione

Gli appassionati che seguono la Scuderia saranno in grado di osservare sulla F14 T delle soluzioni tecniche sviluppate nelle monoposto precedenti e alcune aree di continuità come le sospensioni a tirante, sia sull’anteriore che sul posteriore. Peraltro, al di là di questi elementi facilmente identificabili, sono davvero pochi i punti di collegamento tra la vettura 2014 e quelle che l’hanno preceduta.

Musetto "a papera"

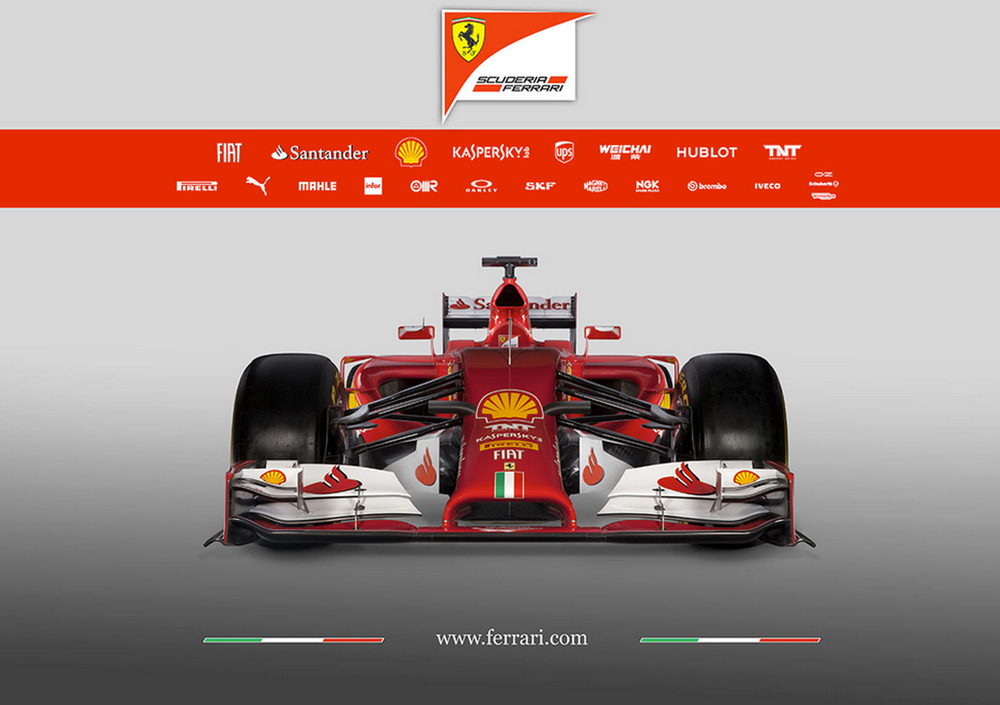

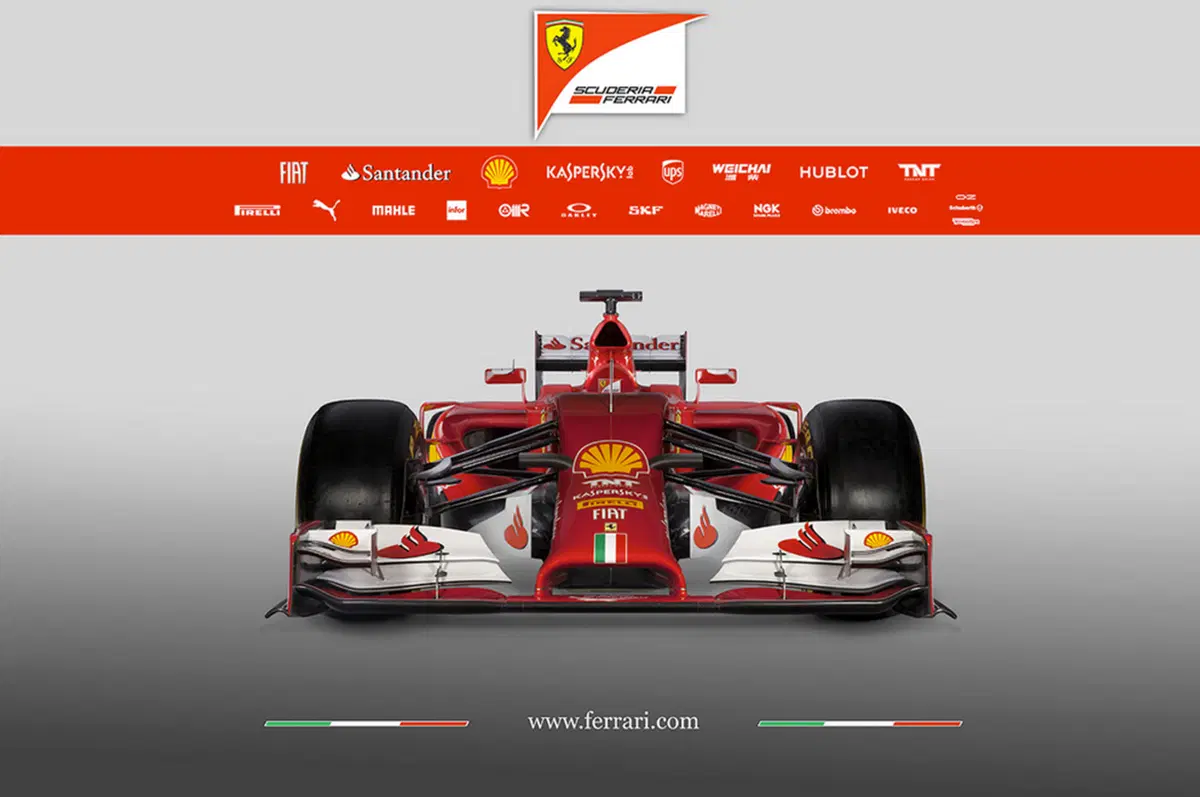

Esternamente la vettura è molto diversa dalle monoposto viste negli ultimi anni: le modifiche regolamentari hanno obbligato i progettisti ad abbassare per motivi di sicurezza sia il telaio che il musetto, dando alla F14 T un aspetto molto diverso dalla F138. Ad un primo sguardo quindi è impossibile evitare di notare il nuovo musetto "a papera". Una delle numerose sfide tecniche affrontate in questo progetto è stata quella del riposizionamento della sospensione anteriore in una scocca molto più bassa rispetto a quella precedente.

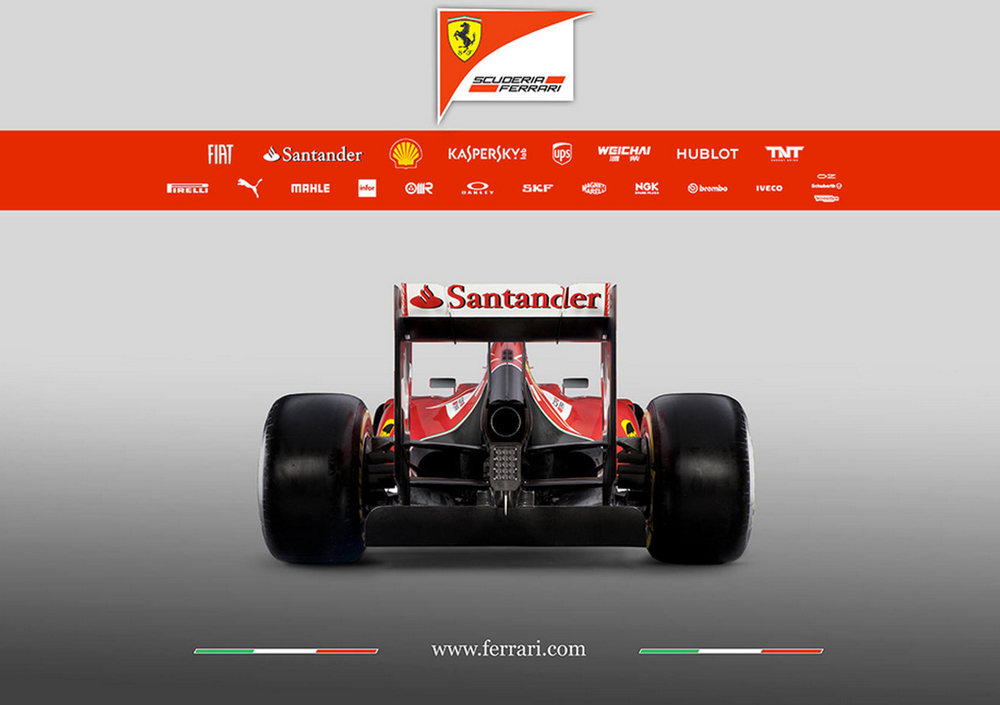

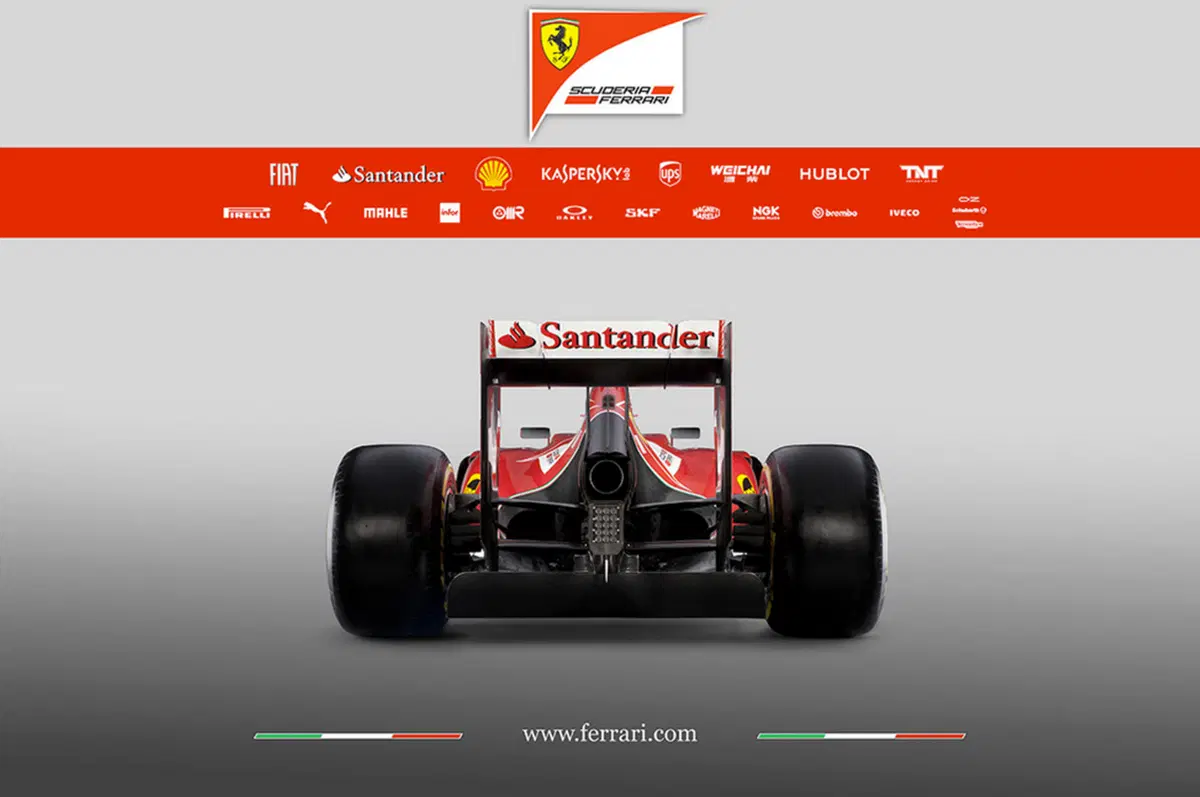

L’ala posteriore non ripropone invece alcun particolare simile alle precedenti versioni. I nuovi regolamenti hanno imposto tre modifiche rispetto allo scorso anno, richiedendo una corsa più ampia del sistema DRS, una minore profondità dell’ala posteriore e, infine, la rimozione del profilo alare inferiore. Quest’ultima modifica ha richiesto la realizzazione di una struttura in posizione centrale per sostenere il profilo principale dell’ala.

Per regolamento, l'ala anteriore è stata ridotta di 75 millimetri su entrambi i lati, al fine di renderla meno vulnerabile alle collisioni con altri veicoli o con le barriere a bordo pista. Questo cambiamento, probabilmente uno dei meno percepiti nel confronto con una monoposto 2013, ha avuto un profondo effetto sull'aerodinamica del veicolo. Le ali anteriori utilizzate a partire dal 2009 erano state ideate e realizzate per arrivare a coprire la superficie davanti agli pneumatici anteriori, al fine di massimizzare il carico aerodinamico. Il cambiamento del regolamento 2014, anche se di appena 75 millimetri, ha reso quindi necessaria una revisione completa dell’ala anteriore.

Sotto al vestito cambia tutto

Le novità visibili ad occhio nudo sono di per se già sorprendenti, ma gli aspetti della F14 T che contengono il maggior numero di cambiamenti sono rigorosamente sotto la carrozzeria. La nuova vettura ha necessità di raffreddamento completamente diverse rispetto alla precedente e ha richiesto profondi studi. I radiatori dedicati ad acqua e olio-motore sono di dimensioni ridotte rispetto al passato, come richiesto dalle minori esigenze di raffreddamento del motore termico V6 posto all’interno del motopropulsore. Ai progettisti è stato anche richiesto di collocare nella vettura l’intercooler per il nuovo sistema turbo-compressore e di gestire lo smaltimento del calore delle componenti dell’ERS, molto maggiore rispetto al precedente sistema di recupero dell’energia cinetica.

Una maggiore capacità di raffreddamento equivale a disporre di potenza superiore ma il tutto va a scapito del carico aerodinamico: i progettisti hanno dovuto pertanto trovare il giusto compromesso tra livello di raffreddamento e carico aerodinamico. Questa è stata una delle fasi nella quale il vantaggio di progettare insieme sotto lo stesso tetto sia il motopropulsore che il telaio e i sistemi della monoposto si è rivelato un beneficio. Dopo aver deliberato l’ideale livello complessivo di raffreddamento, è stato dedicato molto tempo alla collocazione delle varie componenti nella vettura e ai flussi d’aria destinati alla gestione delle loro temperature d’esercizio.

Freni: l'esperienza di Brembo al servizio del Cavallino

Il sistema frenante è stato completamente riprogettato per adattare la macchina ai cambiamenti del regolamento tecnico.

Uno degli obiettivi principali da raggiungere è stato l’incremento della capacità frenante sull'asse anteriore, mentre, in stretta collaborazione con la Brembo, si sta ancora lavorando per ridurre le dimensioni delle pinze idrauliche posteriori. Si tratta di un cambiamento reso possibile dal maggiore effetto frenante che viene garantito dal motore ERS.

Inoltre, come consentito dal regolamento, la monoposto di Formula 1 avrà un sistema brake-by-wire, un dispositivo che consente di ottimizzare la modulazione del pedale e il bilanciamento durante le operazioni di frenata, grazie anche alla forza frenante offerta nelle diverse fasi di gestione dell’ERS. Oltre alle innumerevoli modifiche hardware, i regolamenti 2014 hanno richiesto un corposo aggiornamento ed ampliamento del software. Tra le varie funzioni sulla nuova monoposto, c’è anche quella di garantire la massima efficienza della vettura rapportata alla disponibilità del carburante.

Trasmissione: la sfida dell'affidabilità

Il motopropulsore 2014 produrrà picchi di potenza maggiori rispetto ai propulsori 2013, garantendo un valore di coppia superiore ad un numero di giri inferiore. Il regolamento in vigore da questa stagione impone inoltre di fissare una scelta di soli otto rapporti da utilizzare per tutta la durata del campionato. Un obbligo che ha avuto un impatto importante sui sistemi di trasmissione, risultati molto differenti rispetto alle precedenti generazioni. La trasmissione della F14 T è stata progettata con l'obiettivo di assicurare una buona efficienza e, soprattutto, un alto livello di affidabilità.

Lotta al peso: non si devono superare i 691 kg

La complessità dei regolamenti 2014 ha reso ancor più difficile realizzare un progetto che rimanesse sotto il limite imposto in termini di peso minimo (691 kg). Il controllo di questo aspetto e la conseguente capacità di avere maggiore o minore zavorra, necessaria per gestire e sviluppare la vettura durante la stagione, è stata una delle sfide più importanti del progetto.

Un’altra, altrettanto significativa, è rappresentata dall’integrazione con i nuovi pneumatici che la Pirelli introduce a partire da quest’anno. La capacità della F14 T di sfruttarne al meglio le caratteristiche sarà una delle chiavi di volta per capire se i nostri sforzi porteranno i frutti sperati.

Scheda tecnica

TELAIO

Telaio in materiale composito a nido d'ape con fibra di carbonio
Cambio longitudinale Ferrari
Differenziale autobloccante a controllo idraulico
Comando semiautomatico sequenziale a controllo elettronico con cambiata veloce
Numero di marce 8 + retromarcia
Freni a disco autoventilanti in carbonio Brembo (anteriori e posteriori) e sistema di controllo elettronico sui freni posteriori
Sospensioni indipendenti a tirante e mollo di torsione anteriore/posteriore
Peso con acqua, olio e pilota 691 kg
Ruote OZ (anteriori e posteriori) da 13 pollici

MOTORE
Cilindrata 1.600 cc
Giri massimi 15.000
Sovralimentazione turbo singolo
Portata benzina 100 kg/Hr Max
Quantità benzina 100 kg
Configurazione V 90°
Numero di cilindri 6
Alesaggio 80 mm
Corsa 53 mm
Valvole 4 per cilindro
Iniezione 500 Bar - Direct
Unità per pilota 5

SISTEMA ERS
Energia batteria (a giro) 4 MJ NERGIA BATTERIA (A GIRO) 4 MJ
Potenza MGU-K 120 KW
Giri Max MGU-K 50.000 rpm
Giri MaxMGU-H 125.000 rpm
